三相四線電表怎么接線？今天給大家講解華立DTZ545三相四線電表接線圖。三相四線電表接線圖有兩種接線方式，一種是使用電路互感器與電度表連接。另一種是直接接線進電度表。

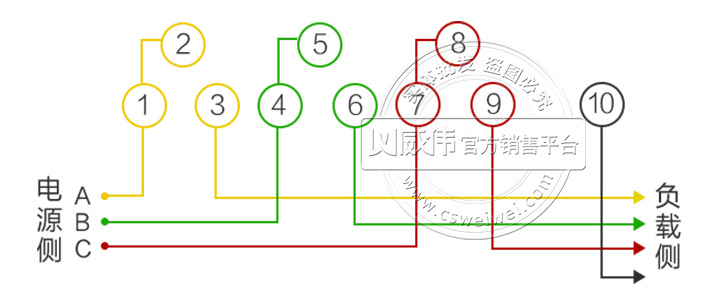

首先對三相四線直通式電表接線圖進行說明，我們購買之前確定是直接接線的三相四線電度表。比如現在的電子電度表。打開電度表的接線蓋子，一般蓋板背面有安裝接線圖，其實電度表的產品說明書上也有。

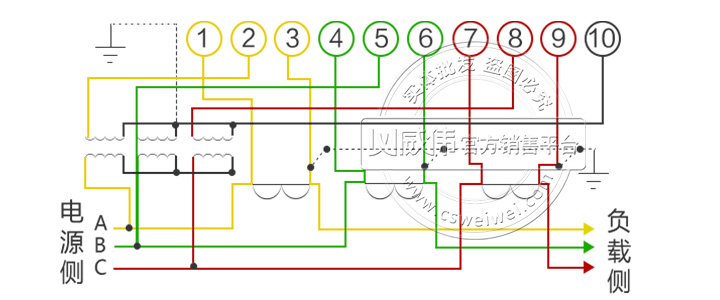

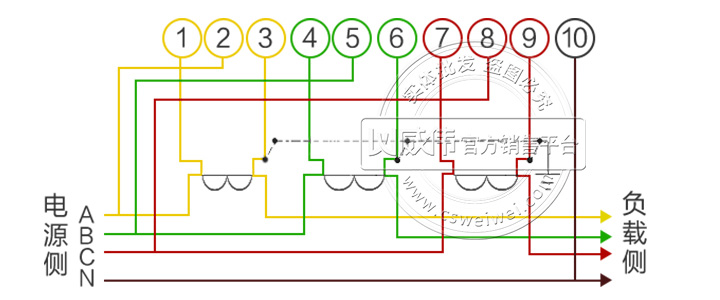

三相四線互感器電表接線圖有兩種接線圖，① 3×57.7/100V三相四線經電流電壓互感器電表接線圖；② 3×220/380V三相四線經電流互感器電表接線圖，互感器在一般的五金店就能購買到，互感器大小需要根據具體的電壓進行選購。
注：①接線之前要看說明書和接線蓋板的接線圖。②電線之間要絕對互相絕緣。
