一、單相直入式電能表的接線圖
直接將電能表連接在單相電路中，對單相負載消耗的電能進行測量，這種接線方式稱為直入式接線，單相有功電能表直入式接線一般分為跳入時和順入式兩種。

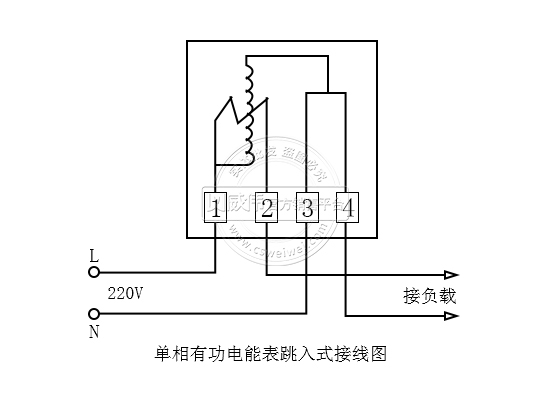

① 單相有功電能表跳入式接線圖，接線特點是：電能表的1、3號端子為電源進線；2、4端子為電源的出線，并且與開關、熔斷器、負載連接。接線如下圖所示：

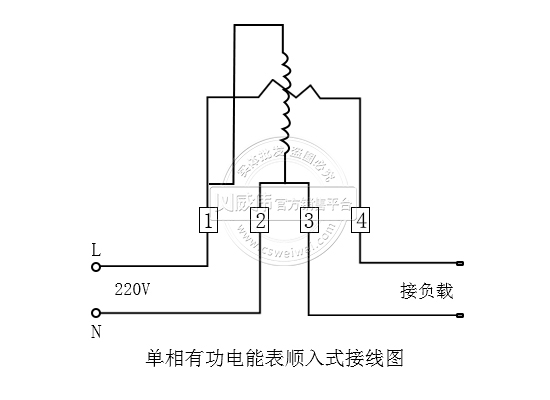

② 單相有功電能表順入式接線圖，接線特點是：電能表的1、2號端子未電源進線，3、4號端子為電源的出線，并且與開關、熔斷器、負載連接。如下圖所示。
二、電能表的安裝位置及安裝環境應符合規程要求
① 電度表的額定電壓與電源電壓一致，其額定電流應等于或大于負荷電流。
② 應使用獨股絕緣銅導線，其截面應滿足負荷電流的需求。
③ 相線、零線不可接錯，零線必須進表，零火不得接反，電源的相線要接電流線圈（否則會造成漏電且不安全）。
④ 電表外線不得有接頭，電壓聯片必須連接牢固，開關熔斷器接負荷側。
