單相有功電度表由接線端子、電流線圈、電壓線圈、計算轉盤、計數器構成，只要電流線圈通過電流，同時電壓線圈加有電壓，轉盤就受到電磁力而轉動。單相電度表共有5個接線端子，其中有兩個端子在表的內部用連接片短接，所以，單相電度表外接端子只有4個，即1、2、3、4號端子。
單相電度表接線方式一般分為兩種，一種是直接接入方式，一種是經互感器接入方式。

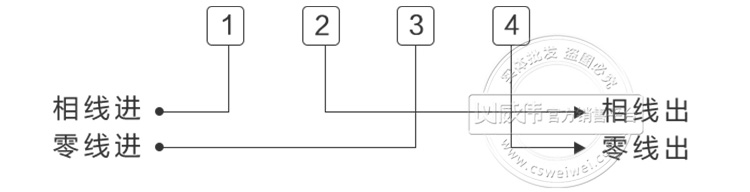

直接接入方式適用于負載功率在電度表允許的范圍內，即流過電度表電流線圈的電流不至于導致線圈燒毀，分為兩種方式，一種是1、3接進線，2、4接出線；另一種是1、2接進線，3、4接出線。但是無論何種接線法相線（火線）必須接電表的電流線圈的端子。由于有些電表的接線特殊，具體的接線方法需要參照接線端子蓋板上接線圖去接。
經互感器接入方式適用于測量大電流的用電量時，使用電流互感器進行變換，電流互感器接電度表的電流線圈，也分為兩種方式接線。

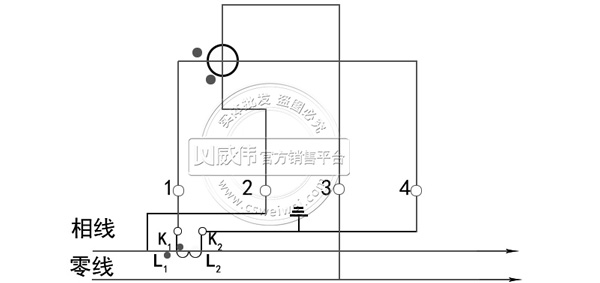

一種是經電流互感器單進單出接線圖。

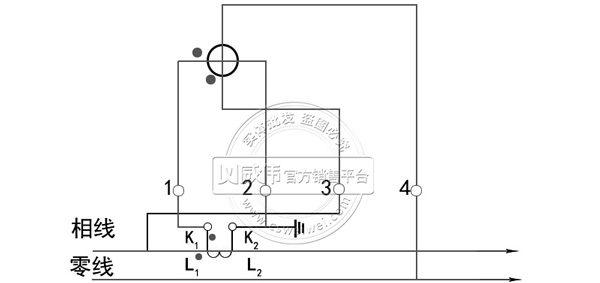

另一種是經電流互感器雙進雙出接線圖。
